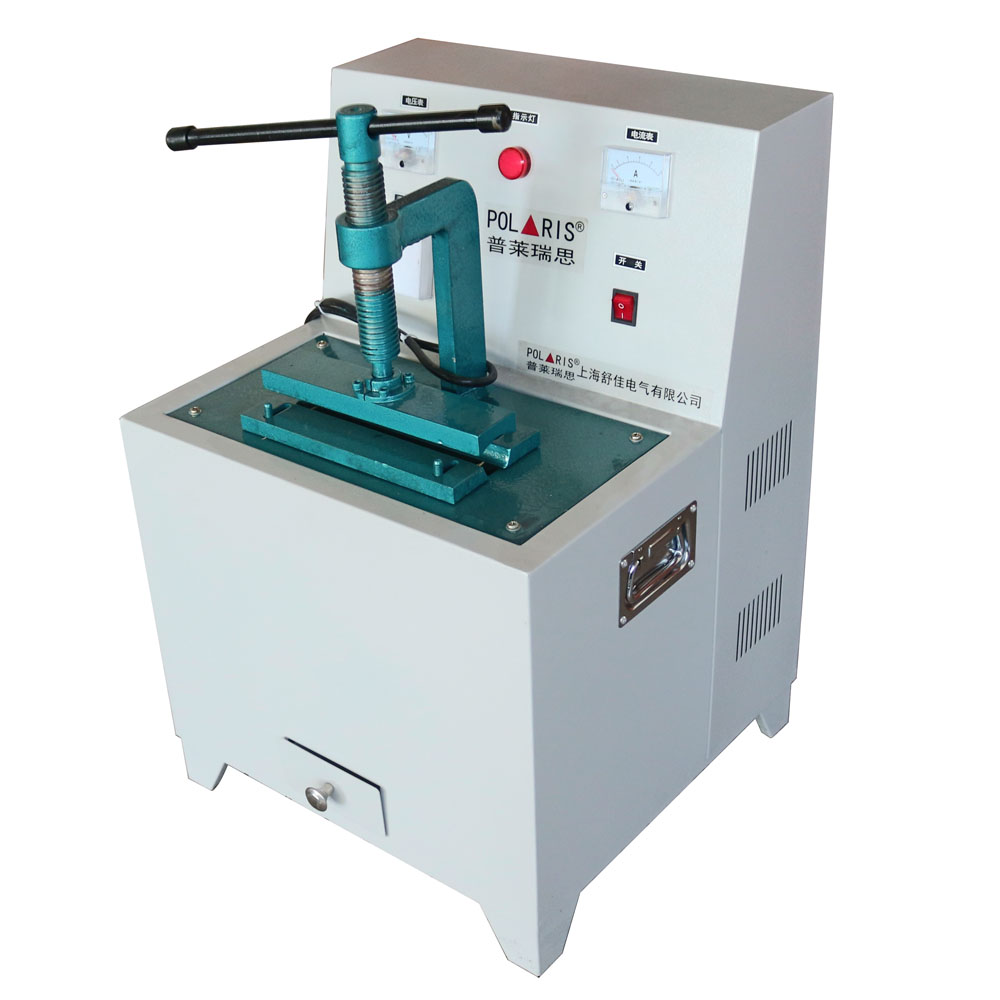

一、概述

YHJ-II型矿用电缆压号机为自动控温钢质字号排列压号。具有坚固耐用，不易磨损，导热快和在电缆上压出的号码清晰、整齐等优点，是价廉实用的电缆压号设备。

二、技术参数

1、工作电压：220V

2、工作电流：3A

3、加热功率：1.4KW

4、加热温度：0-150℃（可调）

5、压号规格：4mm2-180mm2-14字头

6、钢字号有：0、1、2、3、4、5、6、7、8、M、X、S、—、＃。

7、压号长度：230mm

8、升温时间：10分钟

三、使用说明

1、接线：首先把电控系统接到220V电源上（用6mm2电缆），合闸送电，电源已接通，指示灯红灯亮，控温仪表显示环境温度，并且查看电压表的电压是否正常，控温系统（220V）。

2、校正控温仪表：把控温仪表扳到设定位置，看看设定的温度是否在电缆压号所需的温度范围内（注：出厂前已设定在160℃左右），顺时针旋转温度升高，逆时针温度降低，然后再扳到测温位置上。

3、根据电缆平方的大小、编号、长度、型号、选取所需的字码，装好电缆槽板。

4、加温：起动加温按钮（绿色），此时绿灯亮，红灯灭，开始加温，温度到160℃左右时，把电缆放上去，15分钟即可，打开卡模，取出电缆，不能太长时间，影响电缆质量，压号完成。

5、重复以上3-4操作规程，可压其它电缆。

四、注意事项

1、接线时一定注意本机所需电压220V。

2、本机不防爆，不能井下作业。

3、接好地线，以防漏电。

4、不要随意拆卸本机线路，以免接错烧坏零部件。

五、售后服务

我厂生产的产品一律按国家标准和企标加工生产，出售的产品实行免费保修一年（如属人为造成设备损坏除外），保修期外，用户仍享受零部件优惠价格供应和修理，实行售后跟踪服务，确保用户正常使用。

六、装箱清单

1、YHJ-II型矿用电缆压号机         一台

2、钢字号码                   32只

3、产品说明书                 一份

4、产品合格证                 一份（贴在机器上）

5、产品保修卡                 一份

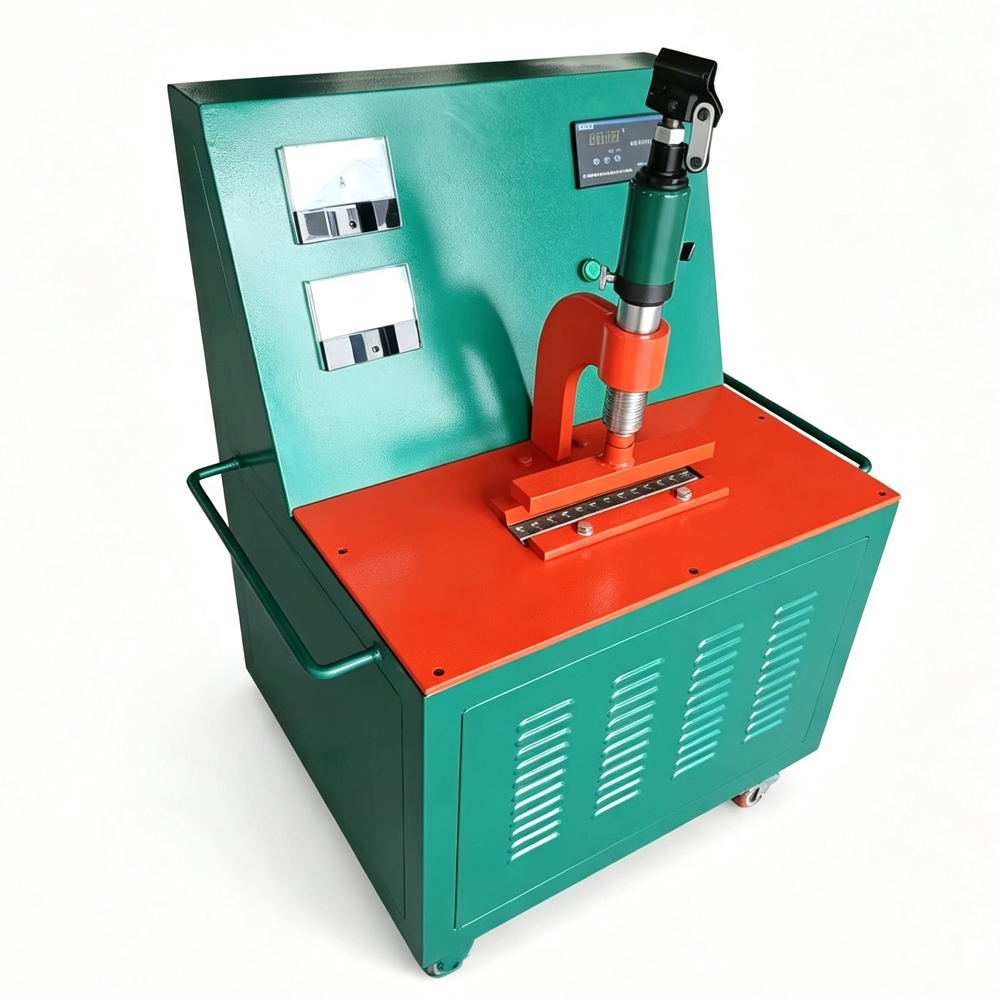

SHJ-II型矿用电缆压号机	AYHJ-IV全自动矿用电缆压号机	HLY-III开关回路电阻测试仪	YHJ-F 全自动温控电缆压号机（拉马）
SHJ-II型矿用电缆压号机为自动控温钢质字号排列压号。具有坚固耐用，不易磨损，导热快和在电缆上压出的号码清晰、整齐等优点，是价廉实用的电缆压号设备。	AYHJ-IV全自动矿用电缆压号机具有坚固耐用，不易磨损，导热快和在电缆上压出的号码清晰、整齐等优点，是价廉实用的电缆压号设备。	◆ 采用新电源技术，能长时间连续输出大电流，可适应连续长时间工作；◆ 准确度高：在严重干扰环境下，数据能稳定在最后一位数，并且数据重复性好；◆ 独特的软硬件设计，能	产品用于煤矿、铁矿、钻探和建井电缆的管理、打号最为理想专业设备。滚轮号码有：1、2、3、4、5、6、7、8、9、0、M、Y、P、T、J、Q、X、+、-、#、等多位字母数字组成可任意重复使用

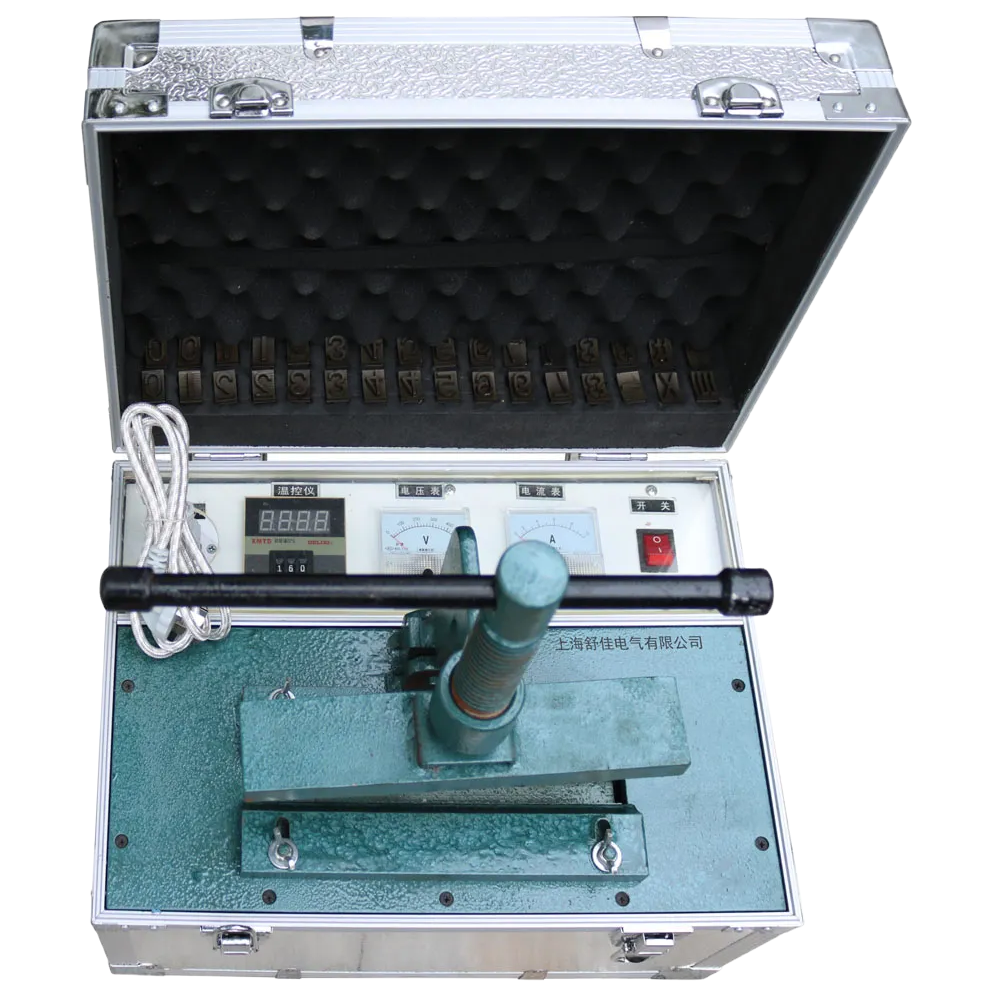

JXB 全自动双滚轮电缆压号机	YHJ-II 全自动控温钢字号电缆压号机	BYH-III 便携式自动温控电缆压号机	GYHJ-Y 液压滚轮电缆压号机
