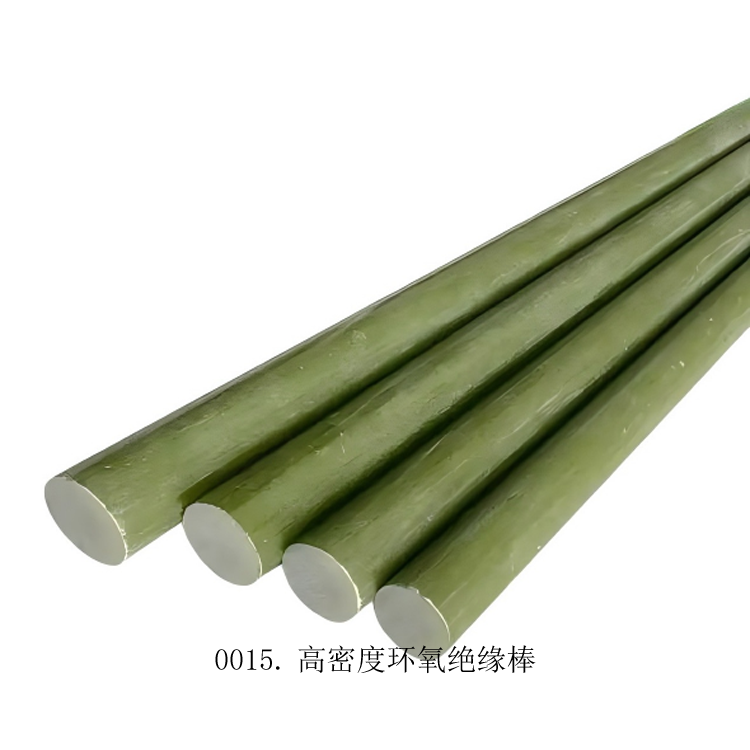

0015.高密度环氧绝缘棒使用说明

一、产品概述

高密度环氧绝缘棒（又称引拔棒）是以环氧树脂和无碱玻璃纤维布为主要原料，经烘焙、热压成型的高性能绝缘材料。
产品型号为3240，具有优异的机械强度、介电性能和良好的加工性，耐热等级为B级（155℃），适用于电机、电器设备中作绝缘结构零部件，并可在潮湿环境和变压器油中使用。

二、技术参数

基本性能指标

性能指标	单位	标准值
密度	g/cm³	≥2.0
抗弯强度	MPa	<320
抗压强度	MPa	≥200
抗剪强度	MPa	>32
介电常数	-	3-6
介电损耗因素(50Hz)	-	≥0.02
体积电阻率(常态)	Ω·m	≥1.0×10¹¹
体积电阻率(浸水)	Ω·m	≥1.0×10⁹
表面耐电压(空气中1分钟)	kV	14
垂直层向耐电压(变压器油中)	kV	18-20
平行层向耐电压	kV	≥25-75
绝缘电阻	Ω·m	≥5×10⁴

规格型号

•圆棒规格：Φ8mm-Φ200mm（Φ18、Φ24、Φ30、Φ40、Φ50、Φ60、Φ70、Φ80、Φ90、Φ100等）
•方棒规格：10×24、10×30、20×30、20×20等
•长度：可根据客户需求定制，最长可达7米
•比重：约2.2g/cm³
•颜色：黄色（本色）

三、产品特点

1.机械性能优异：具有较高的抗拉强度、抗弯强度和抗压强度，机械强度远高于普通钢材
2.电气性能优越：介电性能优异，耐压等级可达10kV-1000kV，绝缘电阻高
3.耐热性能好：长期工作温度170-210℃，最高短路温度可达230℃（≤5秒）
4.耐腐蚀性强：对酸碱盐等化学物质具有良好的耐腐蚀性，使用寿命长
5.加工性能好：易于切割、钻孔、车削等机械加工，可根据需求定制各种形状
6.阻燃性能：阻燃等级V0级，耐电弧、介电强度高

四、使用前检查

外观检查

1.检查绝缘棒表面是否光滑、无裂纹、无损伤、无气泡、油污及杂质
2.检查棒身是否平直，各部分的连接是否牢固可靠
3.检查绝缘棒是否超过有效期，检验合格证是否在有效期内
4.确认绝缘棒的规格必须符合被操作设备的电压等级

电气性能检查

1.使用前应进行工频耐压试验，试验标准按电压等级确定
2.测量绝缘电阻，每厘米绝缘长度电阻值应≥1000MΩ
3.整体绝缘电阻若低于厂家标称值的70%，应立即停用

五、安装方法

安装前准备

1.材料检查：确认绝缘棒型号与设备匹配，检查外观无裂纹、变形、污损
2.工具准备：钻孔机、螺孔倒角工具、砂轮打磨机、扭力扳手、万用表
3.基础处理：清理基础表面，确保平整、干净，移除杂物和尘土

安装步骤

1.表面处理：将安装表面打磨至金属色，清除锈斑，确保表面平整、清洁
2.钻孔定位：按照设计要求在安装位置钻孔，孔径应与螺栓匹配
3.安装固定：将绝缘棒放置在安装位置，使用高强度绝缘螺栓固定
4.紧固螺栓：使用扭力扳手按对角顺序逐步拧紧，确保受力均匀
5.绝缘检测：安装完成后使用万用表检测绝缘电阻，确保绝缘性能符合要求

安装注意事项

•安装时必须使用润滑油，防止螺栓拧入过程中被卡死
•螺栓轴心线必须与机体表面垂直，可用角尺检查
•多螺栓连接时，应按对称顺序分步均匀紧固
•使用经过校准的扭矩扳手，按设计规定扭矩值操作
•紧固端应采用过盈配合，确保螺纹副的紧固性

六、使用注意事项

操作要求

1.防护装备：操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台（垫）上
2.手握位置：操作时手握部分不得超过护环，不得越过隔离环
3.安全距离：为保证操作时有足够的绝缘安全距离，绝缘操作杆的绝缘部分长度不得小于0.7m
4.连接牢固：三节之间的连接应牢固可靠，不得在操作中脱落
5.避免过载：使用时要避免用力过猛，防止绝缘棒折断

特殊环境使用

1.雨天操作：雨天户外使用绝缘棒时，应在绝缘棒上安装防雨罩，防雨罩应为喇叭口型，罩的上口必须和绝缘部分紧密接触无渗漏
2.雨雪天气：额定电压10kV及以下装防雨罩不少于2只，35kV及以下不少于4只
3.潮湿环境：当接地网接地电阻不符合要求时，晴天操作也应穿绝缘靴，防止接触电压、跨步电压伤害
4.温度控制：使用环境温度应在-25℃至+55℃范围内，相对湿度≤90%

操作禁止事项

1.严禁使用不合格或超过有效期的绝缘棒
2.严禁超负荷使用或用于超出其额定电压等级的作业
3.严禁在绝缘棒表面有裂纹、损伤或受潮的情况下使用
4.严禁将绝缘棒用于非绝缘操作，如支撑重物等
5.严禁在操作中让绝缘棒与带电设备短接

七、维护保养

日常检查

1.定期检查：每10天测量一次绝缘值，绝缘电阻值应不低于1MΩ
2.表面清洁：运行人员每天要对绝缘棒周围的导电物进行清理
3.外观检查：检查绝缘棒是否有磕碰掉角、受热变色、检测数据不达标等情况

定期保养

1.表面清洁：使用温和的肥皂水或酒精清洗，禁止使用含火种、酸、碱、油脂的清洗剂
2.干燥处理：清洗后应用清水充分漂洗，擦干水分，确保表面干燥
3.保护剂涂抹：定期涂抹专用保护剂，提高抗腐蚀性能
4.存放环境：应存放在干燥、阴凉、通风、无腐蚀气体和灰尘的地方，避免受潮、受强烈阳光照射

定期试验

1.试验周期：绝缘棒应每年进行一次工频耐压试验
2.试验标准：
•35kV及以下电压等级：施加3倍线电压，持续1分钟
•220V电压等级：施加400V电压
•110V电压等级：施加260V电压
3.试验要求：试验合格后方可使用，不合格的应立即报废

八、存放要求

1.存放环境：应存放在干燥、阴凉、通风、无腐蚀气体和灰尘的地方，温度控制在+5℃至35℃，相对湿度50%至80%
2.存放方式：应放置在专用木架上或特制的绝缘工器具柜内，不得贴墙放置，不得斜靠
3.防潮措施：有条件的应存放在恒温恒湿的安全工器具柜或恒温室
4.运输要求：运输时应将绝缘棒装在专用的护套或工具箱内，防止受潮、碰损、弄脏

九、报废标准

当出现以下情况时，应立即更换绝缘棒：
1.表面缺陷：表面出现裂纹、破损、气泡、变形、严重划痕
2.绝缘性能下降：绝缘性能检测不合格，绝缘电阻低于标准值
3.受热变色：受热变色严重，材料性能已受影响
4.机械损伤：机械强度下降，无法满足使用要求
5.老化迹象：出现明显老化迹象，如表面粉化、分层等
6.试验不合格：定期试验不合格，无法通过耐压测试

十、常见故障处理

故障1：绝缘电阻下降

原因：可能受潮、污染或材料老化
处理：清洁表面，进行干燥处理（置于80℃烘箱干燥48小时），如仍不合格则更换

故障2：表面放电

原因：表面有污物或损伤
处理：发现树枝状放电痕迹时，先用120目砂纸轻度打磨，再涂覆两层绝缘清漆（厚度0.2mm以上）。若放电深度超过材料厚度10%，必须强制报废

故障3：机械卡滞

原因：关节部位有异物或润滑不良
处理：清除异物，用二甲苯清洗轴承，注入特氟龙润滑脂。对于因过载导致的永久变形，禁止修复使用

故障4：受潮严重

原因：存放环境潮湿或使用不当
处理：应置于80℃烘箱干燥48小时，干燥后需重新测试耐压。碳化严重的环氧树脂管段必须截除，剩余长度不足原长80%时整体更换

十一、安全注意事项

1.人员要求：操作人员应经过专业培训，熟悉绝缘棒的正确使用方法和安全注意事项
2.防护措施：操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台（垫）上
3.监护要求：更换绝缘棒时，必须由专业人员在现场进行监护
4.应急处理：发生事故时，应立即采取应急措施，清除事故现场，向相关部门报告，及时处理后续问题
